Digitron

Možná si někteří z Vás ještě vzpomenou na začátek sedmdesátých let, kdy vyšel návod na hodiny s digitrony Tesla ZM1020 a časem řízeným klopýným obvodem s KC 508 a krystalem 50kHz...

asi první, u nás
publikovaný návod

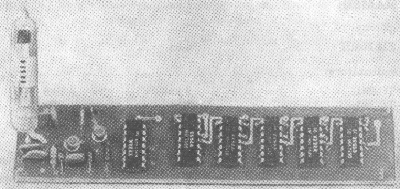

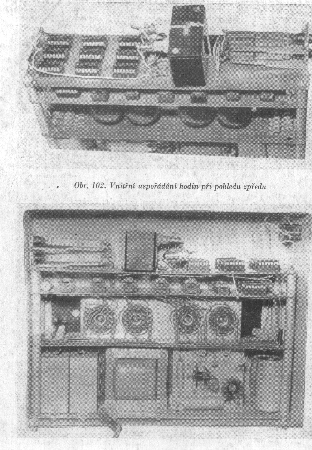

digitronové hodiny
s Tesla 1020

s použitím nových
IO české produkce

Samozřejmě se vzrůstajícím, socialisticky plánovaným rozvojem součastkové základny vycházely návody další. Třeba jako tento v průběhu let 80tých.

léta osmdesátá

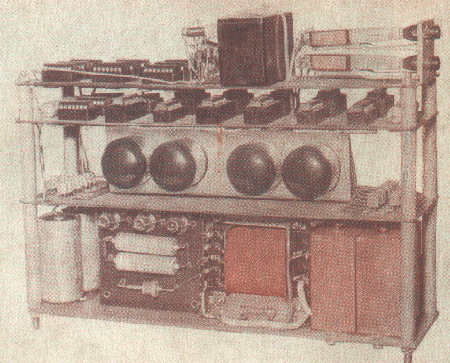

další návod

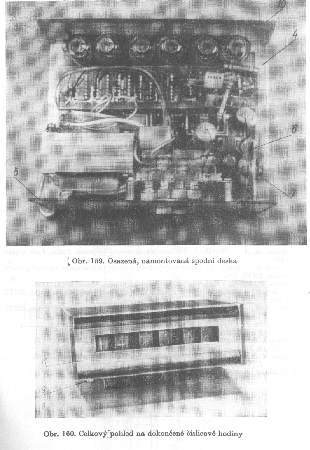

digitronové hodiny
s Tesla ZM1080T

řízení času
Colpittsovým oscilátorem 100kHz

... uběhlo dalších mnoho let a já se k těmto schémátkům vrátil - spojil jsem se s několika přáteli a výsledek je zde. Podstata zůstala stejná, jen součástek troch ubylo... nebo ani ne....

První prototyp

návrh designu
kalibr 01-Z574M

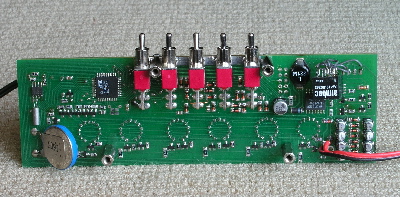

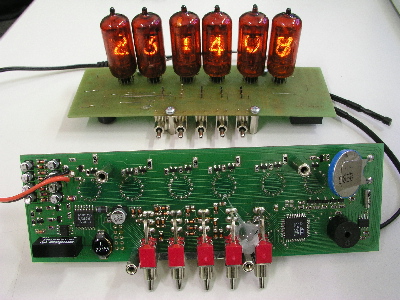

osazená deska

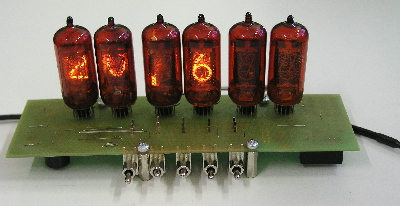

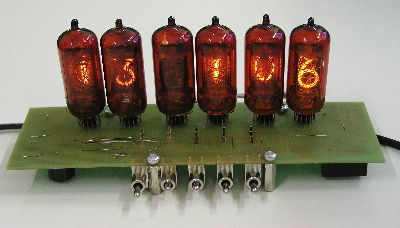

1. prototyp

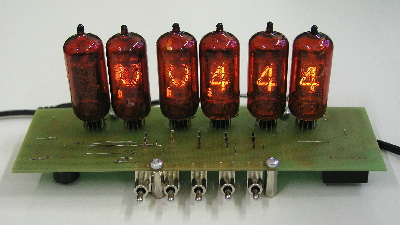

Ověřovací série (2. až 10. kus) dlouhodobě testováno v různých podmínkách

funkce hodiny	zobrazení data	zobrazení teploty
spuštěna funkce odpočítávání (snoze)	funkce odpočítávání běžící na pozadí indikace - běžící desetinnou tečkou

Druhý model digitrony řady 1040 (1042)

funk n prototyp
kalibr 01-ZM1042

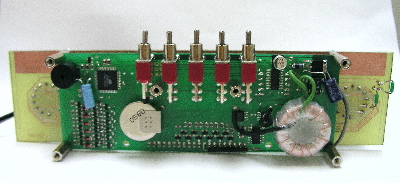

osazená deska

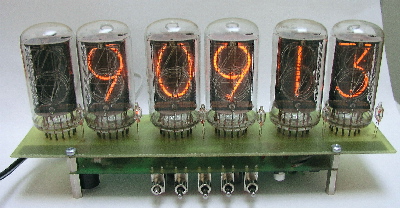

1. prototyp

Popis hodin

Nemám v úmyslu příliš popisovat zapojení - vezmu to jen hodně orientačně - hodiny obsahují běžný mikroprocesor, zálohovaný časový obvod, zdroj pro napájení digitronů, nějaké to pískátko, teplotní čidlo a pár přepínačů.

Napájení: stejnosměrné nestabilizované napětí 7-24V
Příkon : max.1.5W (max.200mA při 7V, .60mA při 24V)
Zařízení je chráněno proti přepólování napájecího napětí.
Napájecí konektor musí mít mínus na plášti a plus na středu.
Teploměr : rozsah 0-99°C, přesnost ±0.5°C
Hodiny jsou zálohovány lithiovou 3V baterií. Životnost baterie je min.10 let.

Funkce hodin

čas 12/24 mód
datum do roku 2100... lze na displeji dočasně vypnout - rolování údajů po 10 vteřinách
teplota - lze na displeji dočasně vypnout - rolování údajů po 10 vteřinách
denní budík - zvuková signalizace
10 samostatně nastavitelných alarmů - (upozornění na narozeniny...) zvuková signalizace
odpočítávání (timer, smoze) rozsah do 100 hodin, zvuková signalizace pří doběhu, světelná při zapnutí a běhu časový údaj lze tež nechat na displeji a opakovaně spínat nastavenou hodnotu
uchování času a nastavení (mimo odpočítávání) - při výpadku el. proudu (cca 10 let)
na přání možno připojit modul seřizování hodin rádiovým nebo gsm signálem automatická identifikace časového pásma
na přání možno připojit modul na ovládání el. spotřebiče - buzení hudbou...

Design a provedení

Hodiny vyrábíme v několika provedeních (stolní, nástěnné) z různých materiálů - sklo,plexi,dřevo,kov. Jsme schopni dodat k hodinám i historizující kancelářské nebo bytové doplňky - pečetítka, stolní lampy, razítka atd. popřípadě lampová rádia, zesilovače... a to jak funkční tak nefunkční dekorativní předměty.

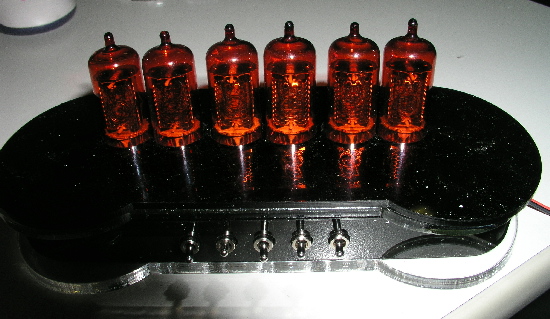

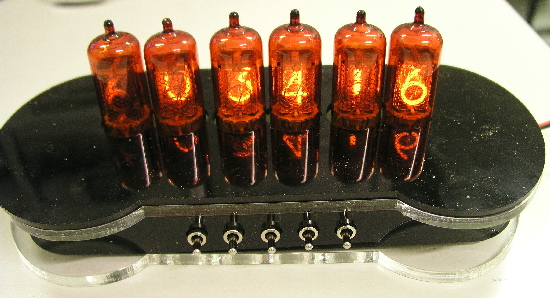

hodiny stolní plexi s digitrony rft Z574(573) - červené
hodiny stolní plexi s digitrony Tesla 1080t - červené
hodiny stolní plexi s digitrony Tesla 1082t - čiré
hodiny stolní skleněné s digitrony rft Z574(573) - červené
hodiny stolní skleněné s digitrony Tesla 1080t - červené
hodiny stolní skleněné s digitrony Tesla 1082t - čiré

na přání možno dodat kombinaci - dřevo sklo kov

Návod na obsluhu

model Z574Ma

Ceny

ceny jsou individuální - dle provedení - designu a použitých digitronů - výroba těchto součástek skončila cca před 20 lety, některých i podstatně dříve. Digitrony jsou v různém stavu - od "provozního" použitého zboží až po naprosto sbírkové kusy v orginálním balení stojící i několik tisíc Kč/ks... všechny digitrony jsou testované a držíme zásobu pro případné výměny - náhradní dodáváme výhradně kus za kus!!! nemusíte mít ale strach - v tomto způsobu zapojení jsou součástky prakticky nezničitelné - nepočítáme-li fyzické poškození.

FOTOGRAFIE

fotografie budeme postupně přidávat po lepším nafocení...

digitronové hodiny
kalibr 01-Z574M
